nema 34 ինտեգրված փակ հանգույց քայլային շարժիչ

Nema 34 JKISC86-R6A3 Integrated Stepper Servo Motor 86x86x155.8mm RS485 Control 6.0A 12N.m ներկառուցված դրայվերով

Տեսակ՝ Nema34 Intelligent Integrated Stepper Servo Motor JKISC86-R6A3 (RS485 ModBus Control)

Ընթացիկ՝ 6.0A

Դիմադրություն՝ 0.44Ω

Ֆազային ինդուկտիվություն՝ 5,5 mH

Գնահատված ոլորող մոմենտ՝ 12 Նմ (1699,34 ունց. դին)

Կոդավորիչ՝ 1000ppr / 17bit / 15bit

Մոդել:
JKISC86-R6A3
Ապրանքանիշը:
Jkongmotor
Ինտեգրված Stepper Servo Motor Չափ.
Նեմա34-86մմ
Հաղորդակցման մեթոդներ.
Pulse Type, RS485 ModBus, CANopen ցանց
MOQ:
10 հատ


Հասանելիություն:



Հարցրեք

Jkongmotor nema 34 JKISC86-R6A3 86x86x182.3mm (RS485 ModBus Control) ինտեգրված փակ հանգույց քայլային սերվո շարժիչ RS485 հսկիչով 1.8Degree 6.0A 0.44Ω 5.5mH 12N.m ինտեգրված վարորդով /110bit. Ինտեգրված փակ հանգույցի աստիճանային շարժիչի ավելի տարբեր պահանջների համար խնդրում ենք կապվել մեզ հետ!!!

Տարբերությունները ISS-ի և ISC շարքերի միջև.

nema 23 ինտեգրված stepper servo motor

Սերիա	ISS	ISC
Լարերի կապում	Ավանդական միակցիչ	Ավելի խելացի լարեր պաշտպանությամբ
Ջերմաստիճանի բարձրացում	Շարժիչի նորմալ ջերմաստիճանի բարձրացում	Ջերմաստիճանի ցածր բարձրացումը բարձրացնում է ճշգրտությունը և ապահովում է ավելի կայուն կատարում:
Պաշտպանության մակարդակ	առանց IP պաշտպանության	IP30, IP54, IP65...

Էլեկտրական Տեխնիկական:

Տեսակ՝ Nema34 ինտեգրված փակ օղակաձև քայլային շարժիչ՝ վարորդով
Մոդելի անվանումը՝ JKISC86-R6A3 (RS485 ModBus Control)
Փուլ: 2
Քայլի անկյունը՝ 1,8 աստիճան
Ընթացիկ՝ 6.0A
Դիմադրություն՝ 0.44Ω±10% (20℃)
Ինդուկտիվություն՝ 5.5mH±20% (1kHz 1V RMS)
Պահման ոլորող մոմենտ՝ 12 Նմ (1699,34 ունց. դին)
Կոդավորիչ՝ 1000ppr / 17bit / 15bit
Կառավարման մեթոդ՝ RS485 (Pulse, CANopen ընտրովի)

Ֆիզիկական բնութագրեր.

Շրջանակի չափսը՝ Nema 34 (86x86 մմ)
Մարմնի երկարությունը՝ 182,3 մմ
Լիսեռի տրամագիծը՝ 8 մմ
Լիսեռի երկարությունը՝ 21 մմ

Ինտեգրված փակ հանգույց Stepper Motors-ի առանձնահատկությունները.

Cortex-M4 միջուկի բարձր արդյունավետության 32-բիթանոց միկրո վերահսկիչ
Զարկերակային արձագանքման ամենաբարձր հաճախականությունը կարող է հասնել 200 ԿՀց
Ներկառուցված պաշտպանական գործառույթ՝ արդյունավետորեն ապահովելով սարքի անվտանգ օգտագործումը
Խելացի ընթացիկ կարգավորում՝ թրթռումը, աղմուկը և ջերմության առաջացումը նվազեցնելու համար
Ընդունելով ցածր ներքին դիմադրության MOS, ջեռուցումը սովորական արտադրանքի համեմատ կրճատվում է 30%-ով
Լարման միջակայք՝ DC12V-36V
Ինտեգրված դիզայն՝ ինտեգրված շարժիչ շարժիչով, հեշտ տեղադրմամբ, փոքր տարածքով և պարզ լարերով
Հագեցած է հակադարձ միացման գործառույթով

Հաղորդակցման մեթոդ.

Զարկերակային տեսակը
RS485 MOdbus RTU ցանցի տեսակը
CANopen ցանցի տեսակը

Պաշտպանության մակարդակ.

Անջրանցիկ տեսակ՝ IP30, IP54, IP65, ընտրովի

Nema 34 Stepper Motor ներկառուցված վարորդի էլեկտրական բնութագրերով.

Էլեկտրական Տեխնիկական
Ապրանքի տեսակը	/	Nema 34 Ինտեգրված փակ հանգույց քայլային շարժիչ՝ վարորդով
Մոդելի անվանումը	/	JKISC86-R6A3 (RS485 ModBus Control)
Փուլ	փուլ	2
Քայլի անկյուն	°	1.8
Ընթացիկ	Ա	6.0
Դիմադրություն	Ω	0.44
Ինդուկտիվություն	mH	5.5
Գնահատված ոլորող մոմենտ	Նմ	12
Ընդհանուր բարձրություն	մմ	182.3
Կոդավորիչ	/	1000 ppr / 17 bit / 15 bit
Մեկուսացման դաս	/	Բ

Nema34 Ինտեգրված փակ հանգույց Stepper Motors Օգտագործման միջավայր:

Շրջակա միջավայր	Պարամետրեր
Սառեցման մեթոդ	Բնական կամ հարկադիր սառեցում
Դիմում	Խուսափեք փոշուց, յուղից և քայքայիչ գազերից; հեռու պահել ջերմություն արտադրող այլ սարքավորումներից; արգելել այրվող գազերի և հաղորդիչ փոշու առկայությունը.
Գործառնական ջերմաստիճան	0℃ +50℃
Շրջակա միջավայրի խոնավությունը	≤85% RH (առանց խտացման)
Վիբրացիաներ	5,9 մ/վրկ առավելագույնը
Պահպանման ջերմաստիճանը	-25℃ +70℃

Ինտեգրված Վարորդի կարգավիճակի ցուցիչ:

Գույն	Անուն	Գործառույթ
Կանաչ	PWR	Հզորության ցուցիչ
Կարմիր	ԱԼՄ	Տագնապային ցուցիչ

JKISC86-R6A3 (RS485 Modbus Control) Ինտեգրված Stepper Servo Motor Drivers I/O պորտ:

/		RS485
Նավահանգիստներ	Փին	Նավահանգստի անվանումը	Նկարագրություն
CN1	1	DI1+	Թվային մուտքագրում 1
	2	DI1-	Թվային մուտքագրում 1
	3	DI2+	Թվային մուտքագրում 2
	4	DI2-	Թվային մուտքագրում 2
	5	DI3+	Թվային մուտքագրում 3
	6	DI3-	Թվային մուտքագրում 3
	7	DI4+	Թվային մուտքագրում 4
	8	DI4-	Թվային մուտքագրում 4
	9	DO1+	Թվային ելք 1
	10	DO1-	Թվային ելք 1
	11	DO2+	Թվային ելք 2
	12	DO2-	Թվային ելք 2
	13	NC	չսահմանված
	14	NC	չսահմանված
	15	485 Ա	RS485 ակտիվ տերմինալ
	16	485Բ	RS485 բացասական տերմինալ
	17	485 Ա	RS485 ակտիվ տերմինալ
	18	485Բ	RS485 բացասական տերմինալ
CN2	1	V-	Էլեկտրաէներգիայի միացում
CN2	2	V+	Էլեկտրաէներգիայի միացում

Ինտեգրված վարորդի DIP անջատիչներ.

Փին	Նավահանգստի անվանումը	Նկարագրություն
1	SW1	Ստորաբաժանման կարգավորումներ
2	SW2
3	SW3
4	SW4
5	SW5	Շարժիչի պտտման ուղղության կարգավորում

Վարորդի ենթաբաժնի ինտեգրված կարգավորումներ.

Ստորաբաժանել	SW1	SW2	SW3	SW4
200	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ
400	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ
800	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ
1600	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ
3200	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ
6400	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ
12800	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ
25600	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ
1000	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ
2000	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ
4000	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ
5000	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ
8000	ԱՆՋԱՏՎԱԾ	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ
10000	ՄԻԱՑՎԱԾ	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ
20000	ԱՆՋԱՏՎԱԾ	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ
25000	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ	ՄԻԱՑՎԱԾ

Շարժիչի պտտման ուղղության կարգավորում.

Օգտագործողը կարող է սահմանել շարժիչի պտտման ուղղությունը SW5-ի միջոցով, որն աշխատում է DIR կառավարման ազդանշանի հետ միասին: SW5 կարգավորումը կամ DIR կառավարման ազդանշանը փոխելը կարող է փոխել շարժիչի պտտման ընթացիկ ուղղությունը:

Ուղղություններ	SW5	ԴԻՐ
CW	ԱՆՋԱՏՎԱԾ	Ցածր մակարդակ
CCW	ՄԻԱՑՎԱԾ	Ցածր մակարդակ
CCW	ԱՆՋԱՏՎԱԾ	Բարձր մակարդակ կամ կասեցված
CW	ՄԻԱՑՎԱԾ	Բարձր մակարդակ կամ կասեցված

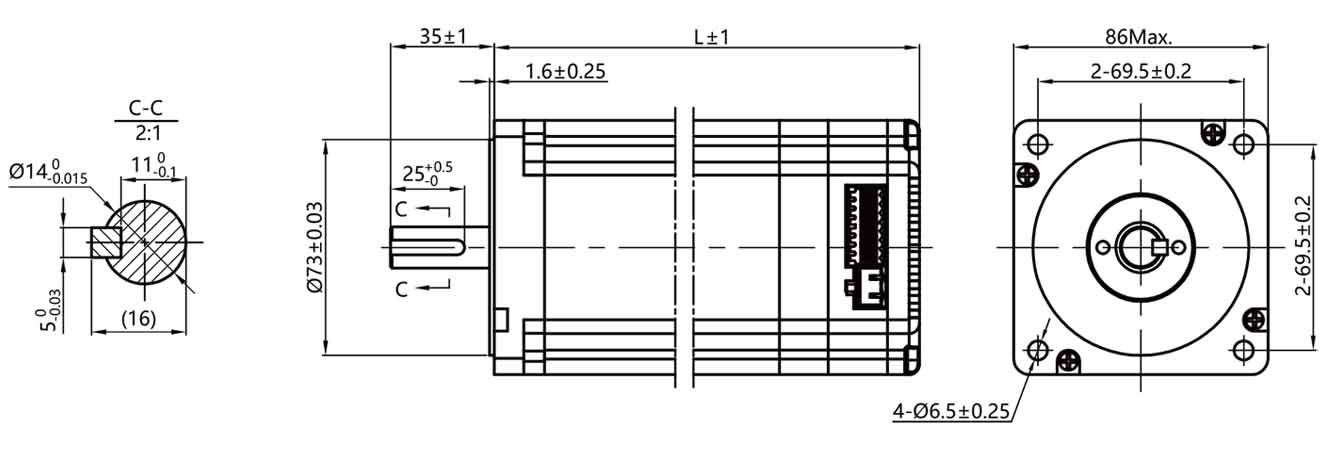

Nema 34 Ինտեգրված Stepper Motor Dimension:

Nema 34 Ինտեգրված քայլային շարժիչ

JKISC86-R6A3 (Pulse/Direction Control) Ինտեգրված քայլային շարժիչի և վարորդի գծագրեր.

Ինտեգրված Stepper Servo Motor Option

Անհատականացված ծառայություն.

Մետաղական ճախարակներ

Պլաստիկ ճախարակ

հանդերձում

Լիսեռ փին

Պարուրակավոր լիսեռ

Վահանակի լեռ

Սնամեջ լիսեռ

Պարուրակավոր լիսեռ

Վահանակի լեռ

Մեկտեղանոց բնակարան

Երկակի բնակարան

Բանալին լիսեռ

Ինտեգրված Stepper Servo Motor հարմարեցված ծառայություն.


Մալուխներ	Կցաշուրթեր	Լիսեռ	Առաջատար պտուտակ	Կոդավորիչներ	Արգելակներ	Փոխանցման տուփ	Շարժիչային հավաքածուներ	Ներկառուցված Վարորդներ	Ավելին Պատվերով
