JKIDS80-C01A Servo Motor Dc sin cepillo integrado 80x80x155mm CANopen Control 750W 48V/72V 3000Rpm 2.4Nm Conductor Integrado reheve

Tipo: JKIDS80-C01A CANopen Control Integrado Sin Cepillo Dc Servo Motor rehegua

Polos: 4pólo rehegua

Poder Nominal: 750W

Velocidad Nominal: 3000±10%RPM rehegua

Ko’áĝaite oñembohapéva: 19A/12A

Par Nominal: 2,4Nm (339,86oz.in) Ñe'ẽpoty ha ñe'ẽpoty

Codificador: Codificador Absoluto 17Bit rehegua

Techapyrãramo:
JKIDS80-C01A rehegua
Téra:
Jkongmotor rehegua
Velocidad Nominal
3000rpm rehegua
Bldc Polos: 1.1.
4 poste rehegua
Tensión Nominal: 1.1.
48V, 72V rehegua
Ñe’ẽmondo Mba’éichapa: 1.1.
Tipo de Pulso, RS485 ModBus, Red CANopen rehegua
MOQ: 1.1.
10 Pcs


Ojeguereko haguã:



Eporandu

Jkongmotor JKIDS80-C01A 80x80x155mm integrado servo motor dc sin cepillo orekóva control CANopen 750W 48V/72V 3000Rpm 2.4Nm orekóva conductor integrado 17bit. Ojekuaave haguã iñambuéva umi mba'e ojejeruréva servo motor integrado por favor eñe'ê orendive!!!

Especificaciones eléctricas rehegua: .

Modelo réra: JKIDS80-C01A orekóva Control CANopen
Fase: 3. Ñe’ẽpoty ha ñe’ẽpoty
Polos: 4. Ñe’ẽpoty ha ñe’ẽpoty
Poder Nominal: 750W
Tensión Nominal: 48V/72V rehegua
Velocidad Nominal: 3000±10%RPM rehegua
Ko’áĝaite oñembohapéva: 19A/12A
Par Nominal: 2,4Nm (339,86oz.in) Ñe'ẽpoty ha ñe'ẽpoty
Codificador: 17Bit rehegua
Método de control: CANopen (Pulso, RS485 opcional) .

Especificaciones Físicas rehegua: .

Hete pukukue: 155mm
Eje pukukue: 35mm

Integrado Sin Cepillo Dc Servo Motores Mba'ekuaarã:

Ojeadoptáva peteĩ M4+core pyahu 32 bits orekóva 120M térã 240M frecuencia principal
Características de par estable velocidad michĩ guive yvate peve, orekóva velocidad ha precisión yvate
Ojeguereko interfaz resistencia de freno ani haguã oñembyai sistema de frenamiento electromecánico
Amplio rango de velocidad, ojupíva temperatura ijyvate, ha eficiencia yvate
Motor ha accionamiento integrado, tamaño compacto, cableado simple ha conducción Compatibilidad porã motor ndive
Ojeguereko umi función protección sobrecorriente, sobretensión, temperatura ári ha diferencial ári
Emohenda peteĩ codificador absoluto peteĩ giro 17 bits rehegua

Ñe’ẽmondo rape: 1.1.

Tipo de pulso rehegua
RS485 MOdbus RTU red rehegua ñemohenda
CANopen red tipo rehegua

Nivel de protección rehegua: .

Tipo impermeable: IP30, IP54, IP65, opcional

Servo Motor Integrado Especificación Eléctrica rehegua:

Especificación Eléctrica rehegua
Tipo de Producto rehegua	/	Nema 24 Motor Dc Sin Cepillo Integrado rehegua
Modelo Réra	/	JKIDS80-C01A orekóva Control CANopen
Aravore	/	3
Polos-kuéra	/	4
Pokatu	W. Ñe’ẽpoty	750
Tensión Nominal rehegua	V. Ñe’ẽpoty ha ñe’ẽpoty	48/72-pe
Calificado Ko’áĝagua	PETEĨ	19A/12A rehegua
Velocidad Nominal rehegua	Rpm	3000±10% rehegua.
Par Nominalizado rehegua	Nm	2.4
Altura Total rehegua	mm	155
Codificador rehegua	/	17Bit rehegua
Clase de Aislamiento rehegua	/	F. Ñe’ẽpoty ha purahéi

Motores Sin Cepillo Integrado Jeporu Ambiente:

Ñandejere	Parámetro rehegua
Método de Enfriamiento rehegua	Enfriamiento natural térã forzado rehegua
Porupyrã	Ejehekýi yvytimbo, petróleo ha gas corrosivo-gui; oñemomombyry ambue tembiporu omoheñóiva haku; ombotove oî haguã gas combustible ha yvytimbo conductor.
Temperatura de Operación rehegua	0°C ～ +50°C rehegua
Humedad ambiental rehegua	≤85%RH(ndaipóri condensación) .
Vibraciones rehegua	5,9m/s2 máx
Temperatura Ñongatuha rehegua	-25°C ha’e +70°C

Indicador de Estado Conductor Integrado rehegua: .

Sa'y	Téra	Hembiapo
Hovyũ	PWR rehegua	Poder jehechaukaha
Pytã	ALM	Alarma rehegua jehechaukaha

Puerto E/S Conductor integrado rehegua: .

Puerto-kuéra rehegua	Ju	Puerto Réra	Ñemombe’upy
CN1 rehegua	1	-	ndojedefiníva
	2	CANL rehegua	Autobús CAN nivel bajo rehegua
	3	-	ndojedefiníva
	4	CANH rehegua	Autobús CAN nivel yvate rehegua
	5	COM	Puertos Comunes rehegua
	6	5V rehegua	Comunicación Serial rehegua Fuente de Alimentación
	7	RXD rehegua	Momaranduha serie rehegua receptor
	8	TXD rehegua	Ñe’ẽmondo serie rehegua ñembohasaha
CN2 rehegua	1	-	ndojedefiníva
	2	CANL rehegua	Autobús CAN nivel bajo rehegua
	3	-	ndojedefiníva
	4	CANH rehegua	Autobús CAN nivel yvate rehegua
	5	COM	Puertos Comunes rehegua
	6	5V rehegua	Comunicación Serial rehegua Fuente de Alimentación
	7	RXD rehegua	Momaranduha serie rehegua receptor
	8	TXD rehegua	Ñe’ẽmondo serie rehegua ñembohasaha
CN3 rehegua	1	GND rehegua	Cableado de Potencia Negativa rehegua
CN3 rehegua	2	VCC rehegua	Positiva rehegua Cableado de Potencia
CN4 rehegua	1	DO2+ rehegua	Entrada digital 2 ( ndojekuaaporãiva) .
	2	DO2- 1.1.	Entrada digital 2 ( ndojekuaaporãiva) .
	3	DO1+ rehegua	Entrada digital 1 ( Señal alarma rehegua) .
	4	DO1- rehegua .	Entrada digital 1 ( Señal alarma rehegua) .
	5	DI4+ rehegua	Entrada digital 4 ( ndojekuaaporãiva) .
	6	DI4- 1.1.	Entrada digital 4 ( ndojekuaaporãiva) .
	7	DI3+ rehegua	Entrada digital 3 ( Señal de Límite Positivo) rehegua .
	8	DI3- 1.1.	Entrada digital 3 ( Señal de Límite Positivo) rehegua .
	9	DI2+ rehegua	Entrada digital 2 ( N negativo) rehegua .Señal de Límite
	10	DI2- 1.1.	Entrada digital 2 ( N negativo) rehegua .Señal de Límite
	11	DI1+ rehegua	Entrada digital 1 ( Señal de origen) rehegua .
	12	DI1- 1.1.	Entrada digital 1 ( Señal de origen) rehegua .
CN5 rehegua	1	RB+ rehegua	Cableado resistencia de freno rehegua positivo
CN5 rehegua	2	RB- 1.1.	negativo rehegua Cableado resistencia de freno

Conductor Integrado Subdivisión Ñemboheko: .

1Pe subdivisión por defecto motor rehegua ha e 1000, he ise 1 revolución cada 1000 pulso oñembohasáva rehe.

2Ikatu oñemohenda comunicación serie rupive ojeporúvo computadora host oipytyvõva, ha registro correspondiente haꞌehína 2035h.

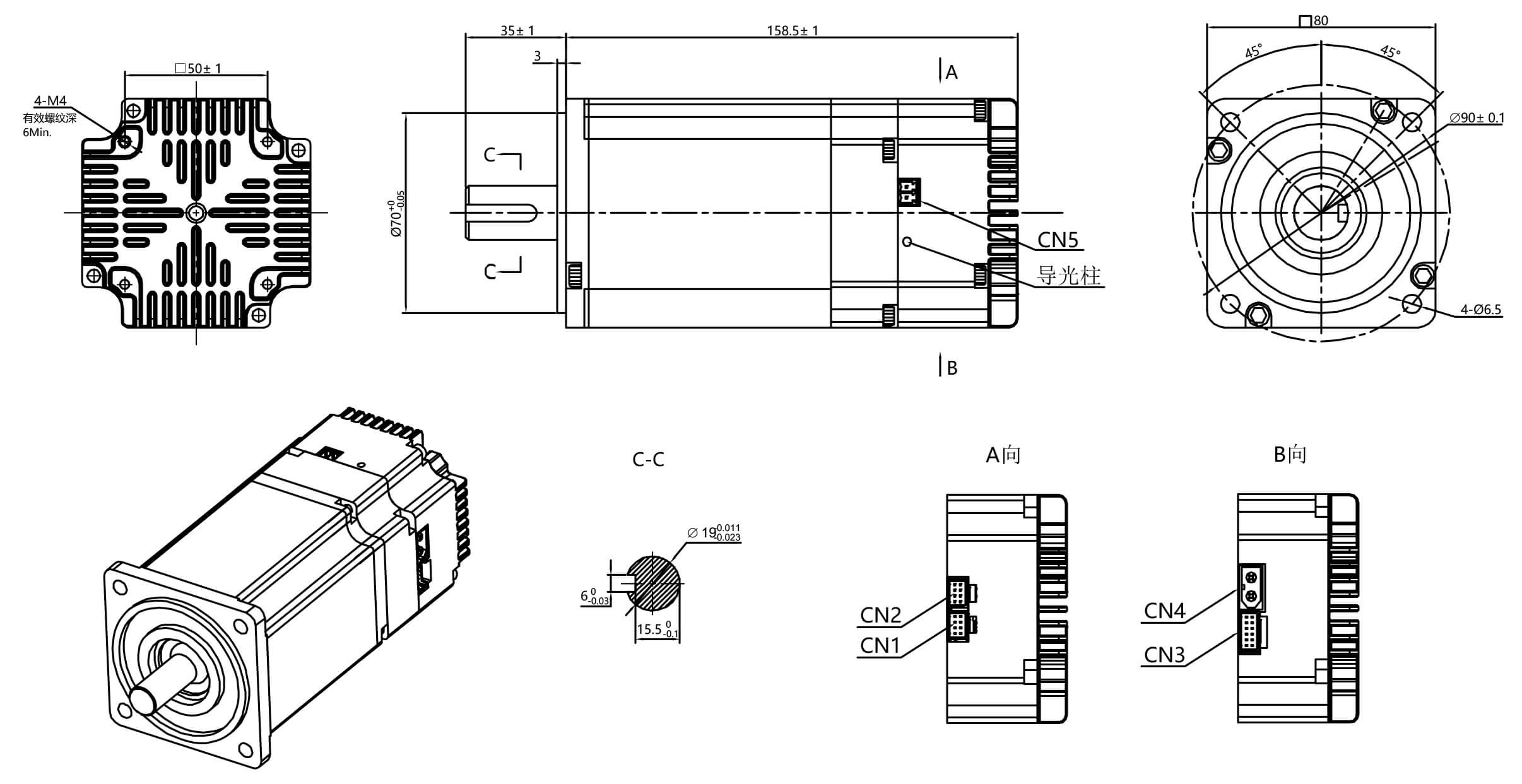

Motor Integrado Bldc Dimensión: 1.1.

JKIDS80-C01A(72V) Ñe'ẽpoty ha ñe'ẽpoty

JKIDS80-C01A (CANOpen Control) Servo Motor Dc Integrado ha Chofer Dibujos:

Integrado Dc Servo Motor Opción Servicio Personalizado rehegua:

Poleas de Metal rehegua

Polea Plástica rehegua

Apu'ajere mongu'e

Eje Pin rehegua

Eje Roscado rehegua

Montaje Panel rehegua

Eje Hueco rehegua

Eje Roscado rehegua

Montaje Panel rehegua

Peteĩ Piso peteĩva

Doble Piso rehegua

Eje Llave rehegua

Servicio Personalizado Motor Servo Dc Integrado rehegua:


Umi cable rehegua	Bridas rehegua	Umi hincha	Ejes rehegua	Integrado ysyry rehegua	Frenokuéra rehegua	Caja de cambios rehegua	Corredor Okapegua	Dc sin núcleo rehegua	Hetave Costumbre
